７セグメントＬＥＤ表示器(PIC16F1823)

---

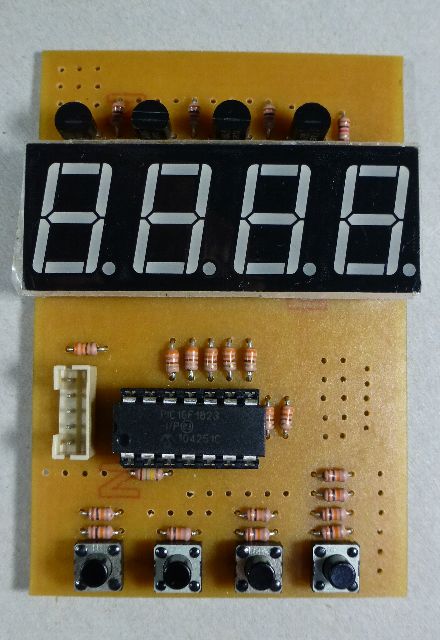

　4桁7セグメントLEDの表示器です。アノードコモンのLEDを使い、ダイナミック方式で点灯しています。PICマイコンの勉強用に作成しましたので、実用性は少ないかも知れません。表示用で10ポートのI/Oを使ってしまった為、4個のスイッチはアナログ入力1ch(A/Dコンバータ)で対応しています。スイッチの同時複数個押しも対応するため、抵抗を直並列に並べた少し変な回路になっています。

---

---

■仕様

機能	一秒毎にカウントアップするストップウオッチ(最大５９分５９秒)
マイコン	PIC16F1823(マイクロチップ)
電源電圧	5V
入力装置	押しボタン4個 SW1:カウントのスタート・ストップ SW2:カウントのリセット SW3:秒のカウントアップ(インクリメント) SW4:分のカウントアップ(インクリメント)
出力装置	７セグメントＬＥＤ４桁(ダイナミック点灯方式) 分２桁＋秒２桁

---

■「右クリック」→「対象をファイルに保存」でダウンロード

回路図	2013.08.14	A4版(PDF) 回路図データ(BSch3V Ver 0.81.00)

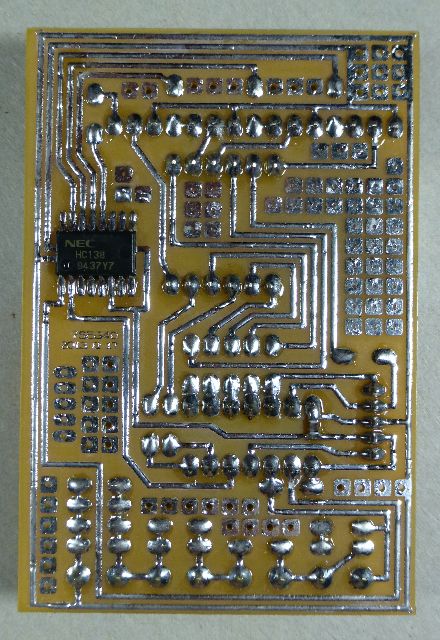

パターン図	2013.08.17	部品面視１倍(PDF) 部品面視３倍(PDF) 基板データ(PCBE Ver 0.58.3)
部品挿入図	2013.08.17	部品面視３倍(PDF)
プログラム	2013.08.26	XC Compiler V1.20 用 プログラムソース Freeバージョンでコンパイル済みhex

---

■部品の購入先

PICマイコン	PIC12F1823	秋月電子通商	90円
LED	OSDR3133A	秋月電子通商	100個 350円
トランジスタ	2SA1015GR	秋月電子通商	10個 100円
ＩＣソケット	----	秋月電子通商	10個 100円
スイッチ	----	秋月電子通商	10円
コネクタ	S5B-PH-K	共立電子	10円
カーボン抵抗1/6W	----	秋月電子通商	100個 100円
チップコンデンサ	----	せんごくネット通販	10個 53円
生基板	紙フェノール 203mm×303mm 板厚1.0mm	PCBマテリアルズドットコム	662円

---
